Conectarea decodoarelor DCC
Conform standardului NMRA firele de conexiune respecta urmatorul cod de culori:

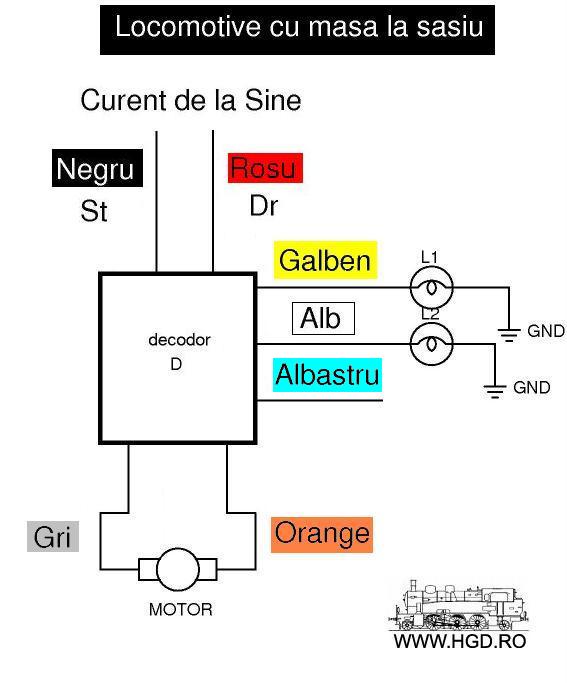

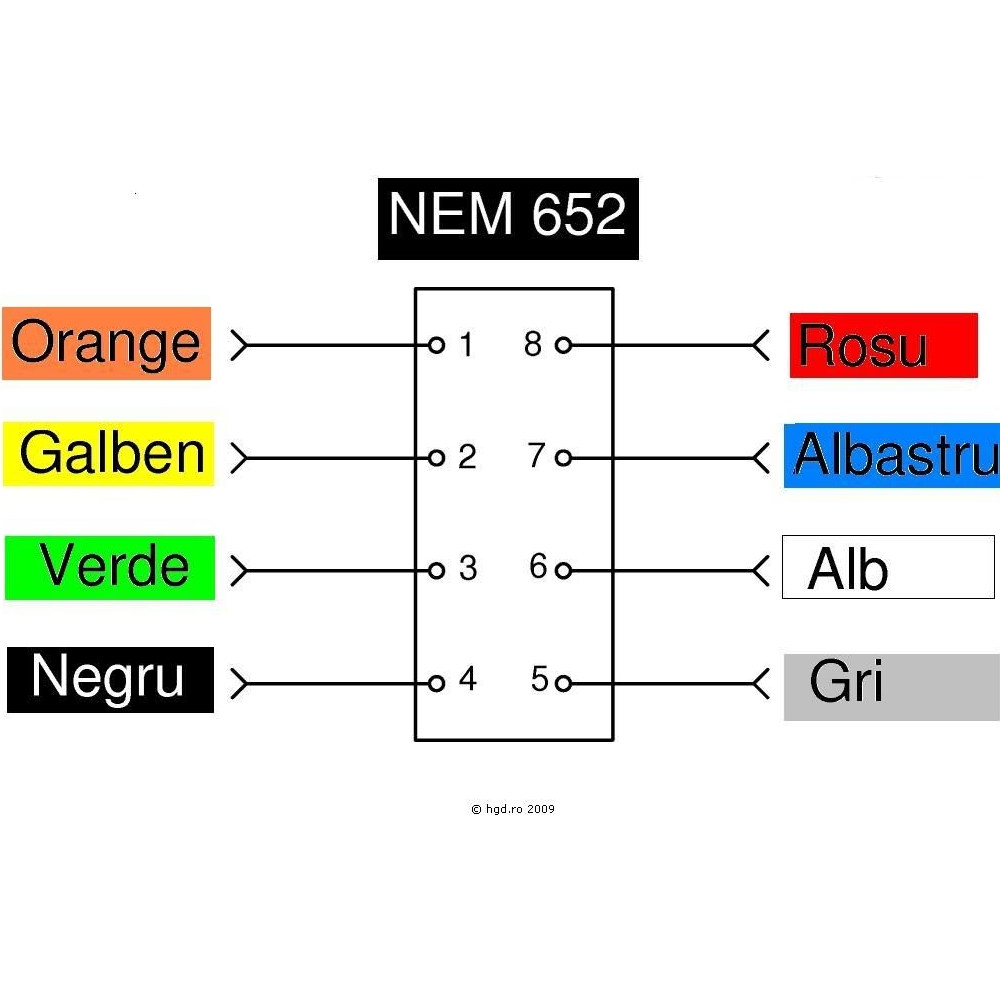

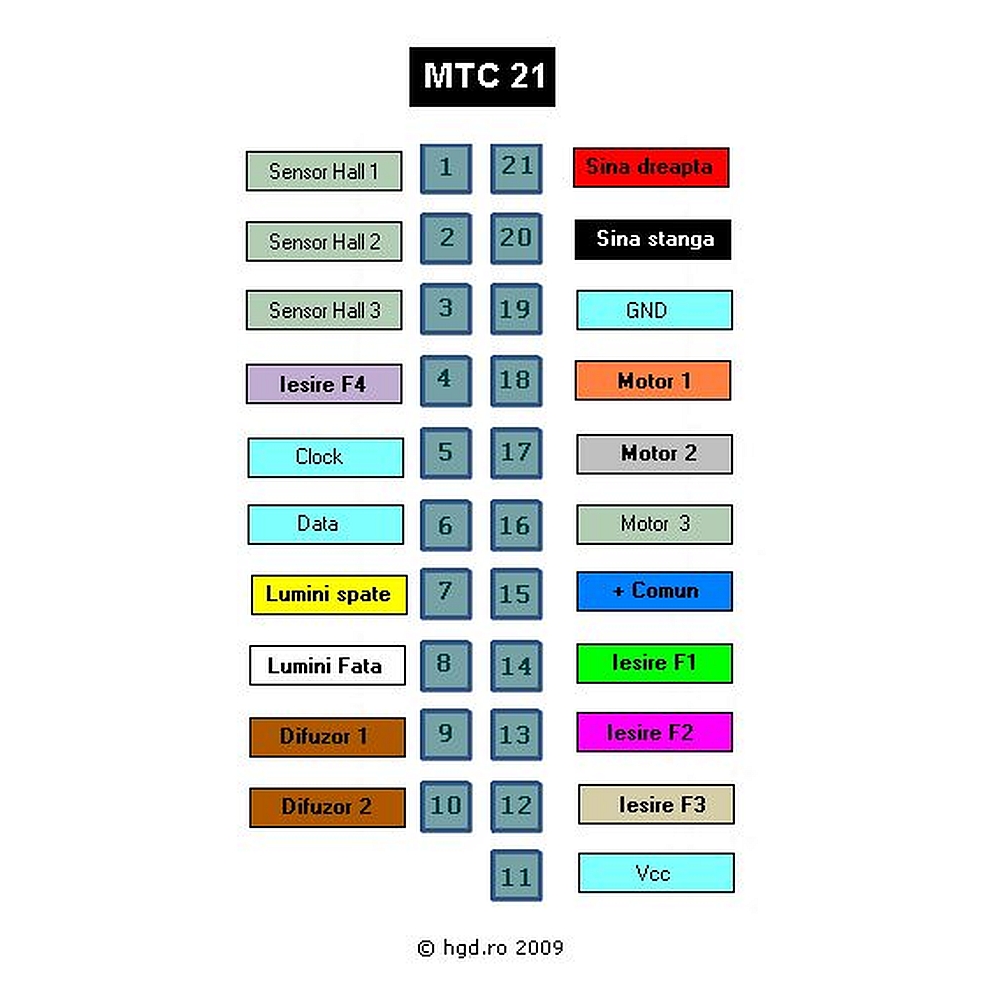

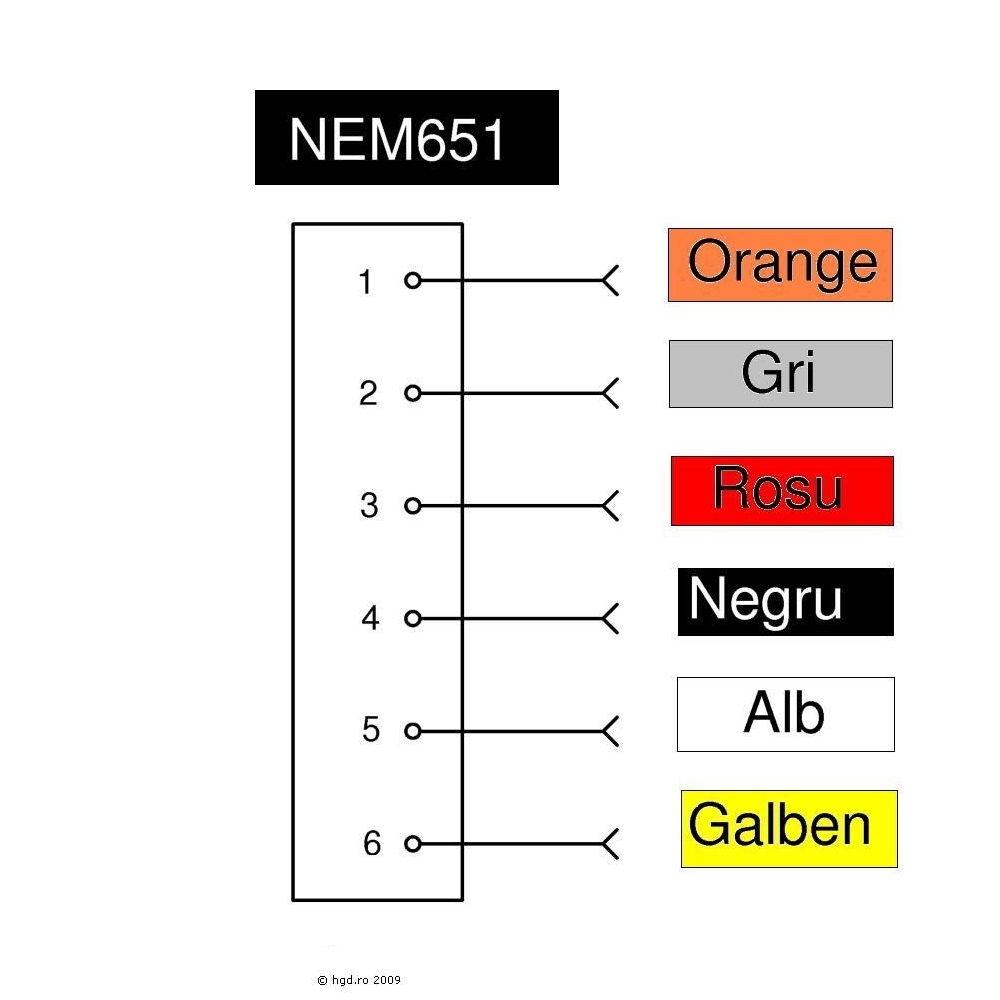

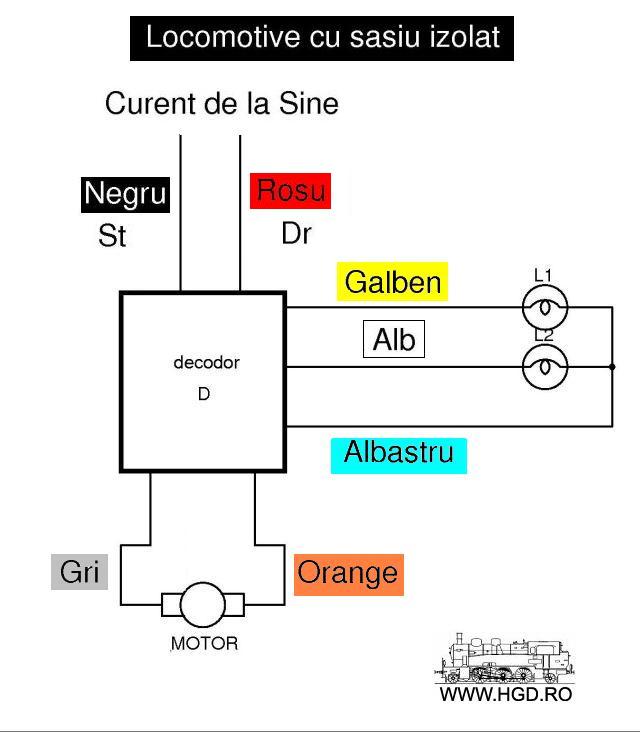

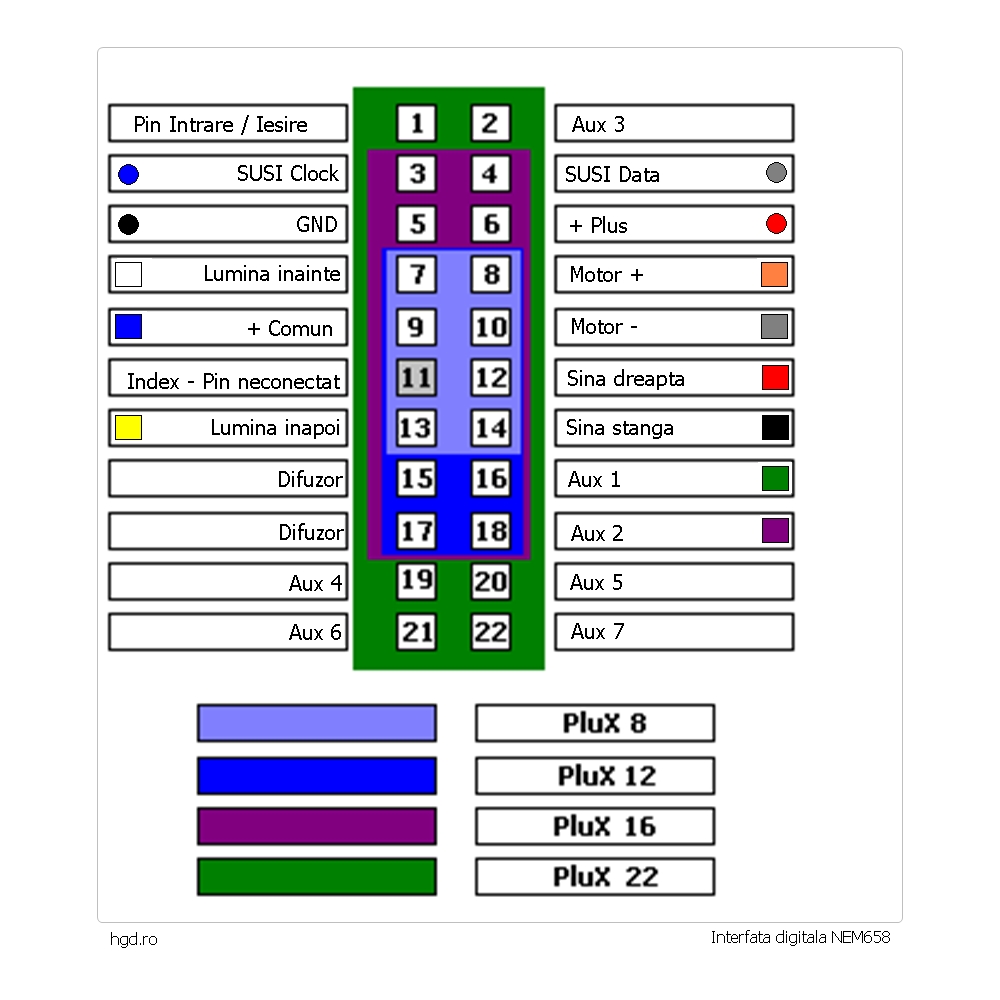

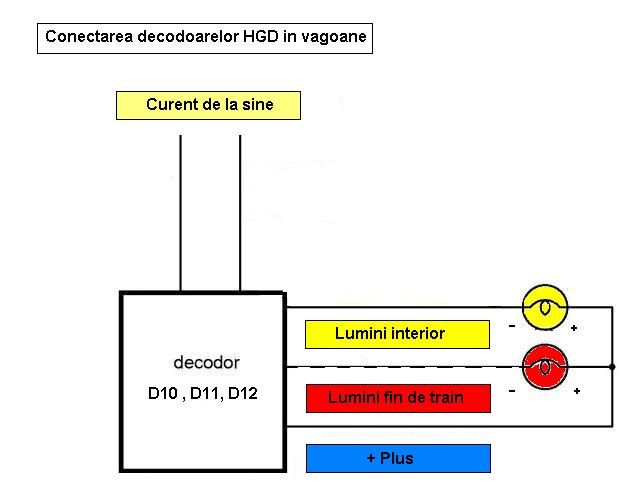

Functie auxiliara F1 In cazul in care aceasta nu este dotata cu interfata digitala atunci puteti folosi schemele de mai jos pentru conectarea unui decodor: Schema de conectare la interfetele digitale NEM 651, NEM 652 si MTC 21:
Orange
Motor 1
Gri
Motor 2
Rosu
Sina dreapta
Negru
Sina stanga ( masa la sasiu )
Albastru
Plus (+ ) comun iluminare
Alb
Lumini fata
Galben
Lumini spate
Verde
Cele mai uzuale moduri de livrare a decodoareler sunt:
decodoare cu fire conexiune
decodoare cu mufa tip NEM 651
decodoare cu mufa tip NEM 652
decodoare cu mufa tip MTC 21
